特 長 |
アンテナ分離型
JRM-11
アンテナ一体型
JRM-12はコチラ!
|
|
|
|
|
|
車載器本体、アンテナ、インジケータの3ピース構成
車載器本体をシート下に収納し、アンテナとインジケータのみをハンドル周りに別売のステーで設置します。
ハンドル周りをスッキリさせたいお客様には最適です。
|
|
|
|
優れた防水・防塵性
JIS規格【D0203-S2】をクリアした防水構造。
※JIS【D0203-S2】とは…
自動車部品の耐湿および耐水試験方法のJIS規格
|
|
|
|
優れた耐振性
フタによってカード全体を覆い、端子部を防振材によってさらに押さえつけることで、振動による接触不良を回避します。
|
|
|
|
車載器の状態をインジケータで表示
四輪車用車載器のようなブザー音や音声によるご案内に代わり、インジケータのLED(緑/赤点灯)にて状態を表示します。
●「緑点灯」:ETC利用可能状態
●「赤点灯」:エラー状態
|
|
|
▲上に戻る |
装着例 |
|
お客様による車載器本体のお取り付けは出来ません。
必ず車載器の取付け、取扱店にてお取り付け下さい。 |
|
|
|
▲上に戻る |
仕様 |
|
一般事項 |
|
電源電圧 |
DC12V専用 |
動作温度範囲 |
-20℃〜+85℃(ETCカードは除く) |
寸 法
(突起部除く) |
車載器本体 |
110(W)×83.2(D)×24(H) [mm] |
表示器 |
15(W)×45.5(D)×15(H)[mm] |
アンテナ |
36(W)×39(D)×13(H)[mm] |
表示器ケーブル |
2m |
アンテナケーブル |
2m |
電源ケーブル |
1m |
質 量
(ケーブル除く) |
車載器本体 |
約190g |
表示器 |
約8g |
アンテナ |
約20g |
※ |
車両、製品の仕様などの変更により記載の内容と一致しない場合がありますのでご了承ください。 |
|
|
▲上に戻る |
外形図 |
|
表示器
アンテナ
車載器 本体
|
|
▲上に戻る |

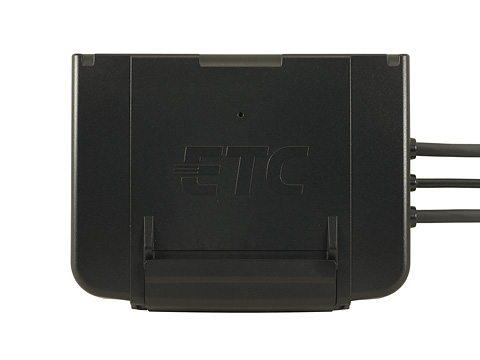

フォトギャラリー |
|
|
|
▲上に戻る |
操作方法 |
|
ETCカードの挿入 |
1. |
カバーを開ける
バックルを外し、車載器本体のカバー(上蓋)を開きます。 |
|
2. |
ETCカードを差し込む
ETCカードの端子面と車載器本体のカードソケットが接触するようにスライドさせて突き当たるまで挿入します。 |
|
3. |
カバーを閉じる
カバー(上蓋)を閉じ、バックルでカバー(上蓋)を固定します。 |
|
4. |
電源を入れる
イグニッションキーをACCまたはONにし電源を投入します。(電源投入後に1〜3を実行しても問題ありません。)
|
5. |
認 証(使用可能)
カード認証が開始(表示器LED緑赤交互点滅)され、カードが認証された時は、表示器のLEDが緑点灯します。 |
本体の基本的な操作はこれで完了です。
料金所でのETC情報通知
(ご使用の前には必ず取扱説明書をよくお読みください。) |
料金所の手前に設置され、車載器と通信を行い車載器が正常に使用できる事を確認する為のアンテナです。
|
|
■ |
ETC車線利用不可能情報を受け取った場合 |
|
|
LEDが赤点灯します。ETC専用車線はご利用出来ませんのでETC混在車線または一般車線をご利用下さい。
|
|
■ |
お知らせ |
|
|
予告アンテナ/ETCカード未挿入お知らせアンテナが設置されていない料金所もあります。 |
対距離制の料金体系の道路にて主に入口情報を車載機との間でやり取りします。
|
|
■ |
お知らせ |
|
|
料金所には、安全に通行出来るように路面標示が引かれています。必ず、前車との車間距離を十分に取り、20km/h前後に減速して進入し、路面表示に従って一台ずつ通行して下さい。
|
|
■ |
異常通信時(入口情報を受け取れない場合) |
|
|
開閉棒が開かなかった場合は、後続車両による追突事故の防止などお客様の安全を確保する為、開閉棒および後続車両等に十分注意を払い、安全を確認の上、開閉棒を避けてETC車線から退避して下さい。
入口料金所で開閉棒が開かずに退避した場合、出口料金所では開閉棒が開きませんので、出口料金所のETC混在車線または一般車線にて係員に申し出て頂き、指示に従って下さい。
|
|
■ |
ご注意 |
|
|
LEDが緑点灯であっても開閉棒が開かない事がありますので、20km/h以下に減速し、徐行して料金所を通過して下さい。 |
主に料金情報を車載機との間でやり取りします。
|
|
■ |
お知らせ |
|
|
料金所には、安全に通行出来るように路面標示が引かれています。必ず、前車との車間距離を十分に取り、20km/h前後に減速して進入し、路面表示に従って一台ずつ通行して下さい。
|
|
■ |
異常通信時(入口情報を受け取れない場合) |
|
|
開閉棒が開かなかった場合は、後続車両による追突事故の防止などお客様の安全を確保する為、開閉棒および後続車両等に十分注意を払い、安全を確認の上、開閉棒を避けてETC車線から退避して下さい。
出口(均一)料金所で開閉棒が開かずに退避した場合、駐停車が禁止されていない場所から安全を確認のうえ、遅滞なくご利用の道路会社に連絡して下さい。
|
|
■ |
ご注意 |
|
|
LEDが緑点灯であっても開閉棒が開かない事がありますので、20km/h以下に減速し、徐行して料金所を通過して下さい。 |
制御棒のない料金所で、本線上にて経路チェックや料金収受を行います。
|
|
■ |
ETC車線利用不可能情報を受け取った場合 |
|
|
LEDが赤点灯します。ETC専用車線はご利用出来ませんのでETC混在車線または一般車線をご利用下さい。
|
|
|
▲上に戻る |
